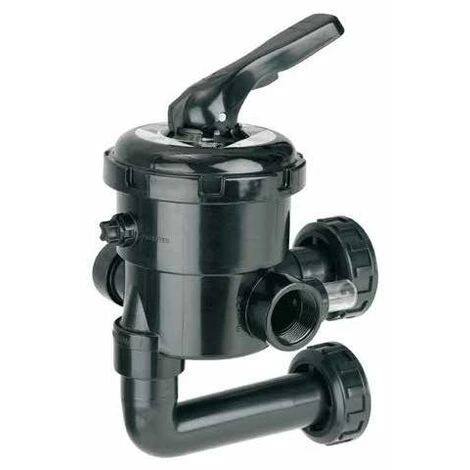

ASTRALPOOL Vanne Side Filtration Manuelle 1″½ New Generation ASTRAL – Montage Var. 3

Le prix initial était : 70,90 €.Le prix actuel est : 49,63 €.

Découvrez la différence que fait la qualité.

Des produits de qualité pour chaque style de vie.

Matériaux respectueux de la nature, 100%.

Meilleur prix, garantie d'achat en toute sécurité

Caractéristiques

Type: Filtre à sable
Diamètre raccordement: 38
Nombre de voies: 6

Garantie: 2 ans

Vanne Side de sécurité 3 pièces – modèle Manuel Multivoies Astral New Génération.

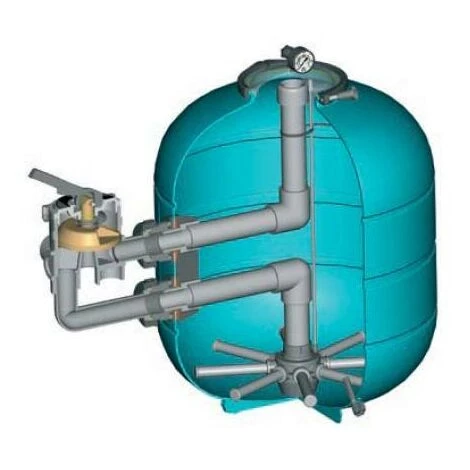

Vanne New Generation Side de filtration multivoies 1″½ avec montage Var. 3 compatible avec tous les filtres 1″½.
Les fonctions de la vanne side multivoies manuelle d’Astral New Génération : Filtration, vidange, fermeture, lavage, recirculation et rinçage du filtre.
La vanne side multivoies New Génération d’Astral est uniquement compatible avec tous les filtres commercialisés par Astral Fluidra Sauf le Modèle Clarity et pour les filtres Astral diamètres jusqu’à 600 mm ayant une vanne avec un entraxe de dimensions de 125 mm en 1″½ ou 50 mm.est compatible avec tous les filtres avec sorties et entrées d’eau en diamètre 1″½  ou 50 mm et pour tout type d’installation.
La vanne New Génération d’Astral assurera une parfaite étanchéité à votre filtre.

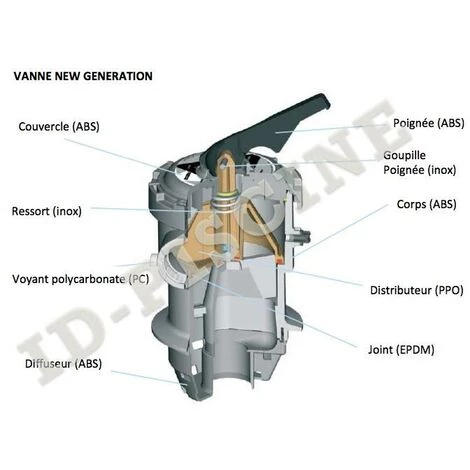

Caractéristiques de la vanne de sécurité :

Corps, couvercle, diffuseur et poignée en ABS
Voyant Polycarbonate.
Joints d’étanchéité en EPDM.
Ressort inox.
Distributeur en PPO.

DIMENSIONS VANNE SIDE NEW GENERATION :

Visser le manchon (1) sur la vanne multivoie à la sortie qui indique TOP, en plaçant le joint plat (3) et l’écrou (2) selon figure 1. Serrer le manchon (1) fermement pour assurer une parfaite étanchéité.
Réunir la vanne avec la sortie supérieure du filtre en vissant l’écrou (2) de façon à ce que la vanne puisse tourner autour de l’axe de l’écrou (figure 2). S’assurer que le joint thorique (4) est bien dans son emplacement avant de serrer l’écrou (2).
L’alignement de la vanne avec les sorties du filtre se fera au montage du coude et de l’écrou (6) (figure 3) mais ne pas les coller.
Viser légèrement l’écrou (6) et serrer fermement l’écrou (2) (figure 4) afin d’obtenir un parfait alignement de la vanne. Démonter l’écrou (6) et le coude (5) et nettoyer les endroits du collage avec du dissolvant. Appliquer la colle à base de THF sur le coude et sur la vanne. Positionner à nouveau selon figure 4 en serrant l’écrou (6) et laisser sécher 2 heures avant de mettre l’installation en fonctionnement.
